在了解铸铝横梁优势的问题前,我们首先要了解市面上激光切割机横梁的种类,然后进行不同横梁之间逐一的对比分析才能总结出铸铝横梁的优势。接下来,我们直接进入正题。
激光切割机横梁种类及特点简介
【1】钢板焊接横梁。对焊接及各阶段的热处理要求高,横梁截面尺寸大、所用钢板厚,导致横梁过重,动态响应差,间接导致驱动电机选型加大,增加成本;
【2】铸铝合金横梁。该横梁目前被大多激光切割机数制造商采用,铝合金材质的支架与其他一些金属横梁相比,重量比较轻,因为铝的密度较低,目前国内最薄铸造厚度为12mm,一般常见于大功率,大幅面激光切割机上来确保激光头运行速度和高速运行时的稳定性;
【3】铝板焊接横梁。可以获得合理的截面和强度,但焊接变形较大,制造周期长,仅用于单件、小批量生产的情况;
【4】挤压铝型材横梁,又叫航空工业挤压铝型材。该横梁采用了新的结构,用铝型材挤压出来的激光切割机横梁,解决了以往横梁在生产和应用中存在的料力学性能较差,铸造粗糙,焊接变形较大,制造周期长,仅用于单件、小批量生产等一系列使用问题。
而我们市面上的激光切割机最常用的横梁有两种:(1)铸铝合金横梁(简称‘铸铝横梁’);(2)挤压铝型材横梁(又称航空工业铝横梁)。有些读者可能不清楚两者的外观区别,现在欧锐将两种横梁的具体外观进行图片展示,作为参考。

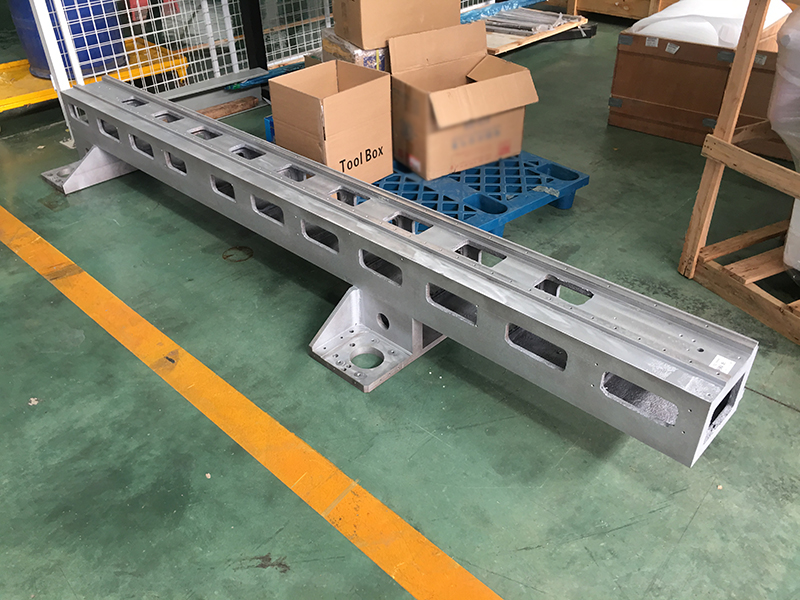

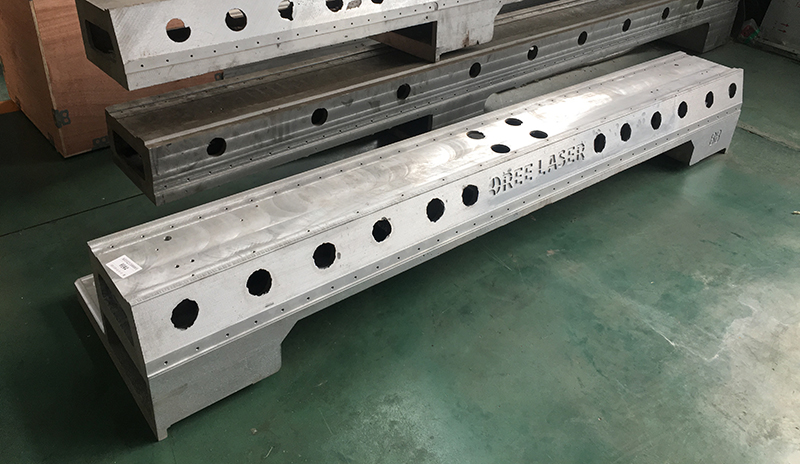

【1】铸铝横梁

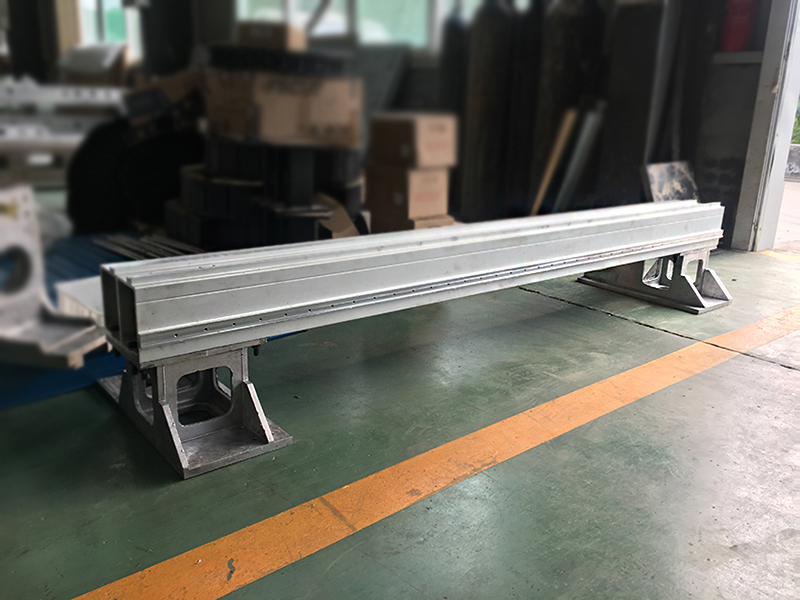

【2】航空挤压铝型材横梁
在比较完外观与其不通的横梁特点,我们现在就可以阐述其具体的优势了。
航空工业挤压铝型材横梁的优势
【1】航空工业挤压铝型材,经过挤压成型工艺及淬火热时效工艺后精细加工,使横梁的整体刚性以及表面质量非常优良,同时具有良好的韧性及延展性。
【2】经有限元分析优化的横梁结构,基于铝合金的金属特性,耐腐蚀、轻量化,高刚性,保障激光加工时的高速运动,同时具有完美的动态性能,在满足精度的情况下,可实现各类图形的高速切割。
【3】航空工业铝型材横梁可让设备拥有高效的动态性能,大大提高加工效率,同时保证加工质量。
【1】精度高。经过人工时效、固溶处理和精加工后,横梁具有良好的整体性、刚性、韧性和延性。
【2】速度快。铝合金具有重量轻、刚性强的金属特性,有利于加工过程中的高速运动,高柔性有利于在高精度的基础上对各种图形进行高速切割。
【3】效率高。重量较轻的横梁能保证设备快速运行,提高加工效率,同时保证加工质量。
总结
从上述铝横梁优点可知,铝横梁,不仅可以保证激光切割机的高速运行,同时保证切割的精准度和效率。
如果想保证大幅面(例如,4020(含)往上的幅面)激光切割机的使用年限和精准度,铝横梁无疑是好的选择,不仅可以降低时间成本,减少时间损耗。而且使用同样的年限之后,铝横梁能够最大程度的保证切割精度,同时可以最大程度的缓解激光头高速运动过程中带来的动能;
如果是较小幅面的激光切割机,可以选用挤压铝型材横梁(航空铝横梁),因为激光头在运行-停止的过程中,其运动过程中产生的动能 相对于大幅面的激光切割机的激光头运行小,无需质量更大、更稳定的铸铝横梁来缓冲分散其动能,所以挤压铝型材横梁是最合适、最节约成本的。但是如果要选用铸铝横梁也是可以的,对于小幅面激光切割机来说,两者相差的只是价格的问题。所以,具体选怎什么样的横梁还是要看消费者的需求。
