激光头如何进行调光?

04, 2021

by 欧锐激光

同轴测试主要是指调整激光头喷嘴出口孔激光束的同轴度,要保障喷嘴出后与激光束在同一条直线上,从横截面看过去,就是同心圆。

喷嘴出口孔与激光束的同轴度是影响切割质量优劣的重要因素之一如果喷嘴与激光不同轴轻微只会影响切割面效果不一致严重的时候激光会打到喷嘴上造成喷嘴发热和烧毁。

那么,下面我们来说一下同轴度的测试方法,检测你的设备是否通过了同轴度检测。

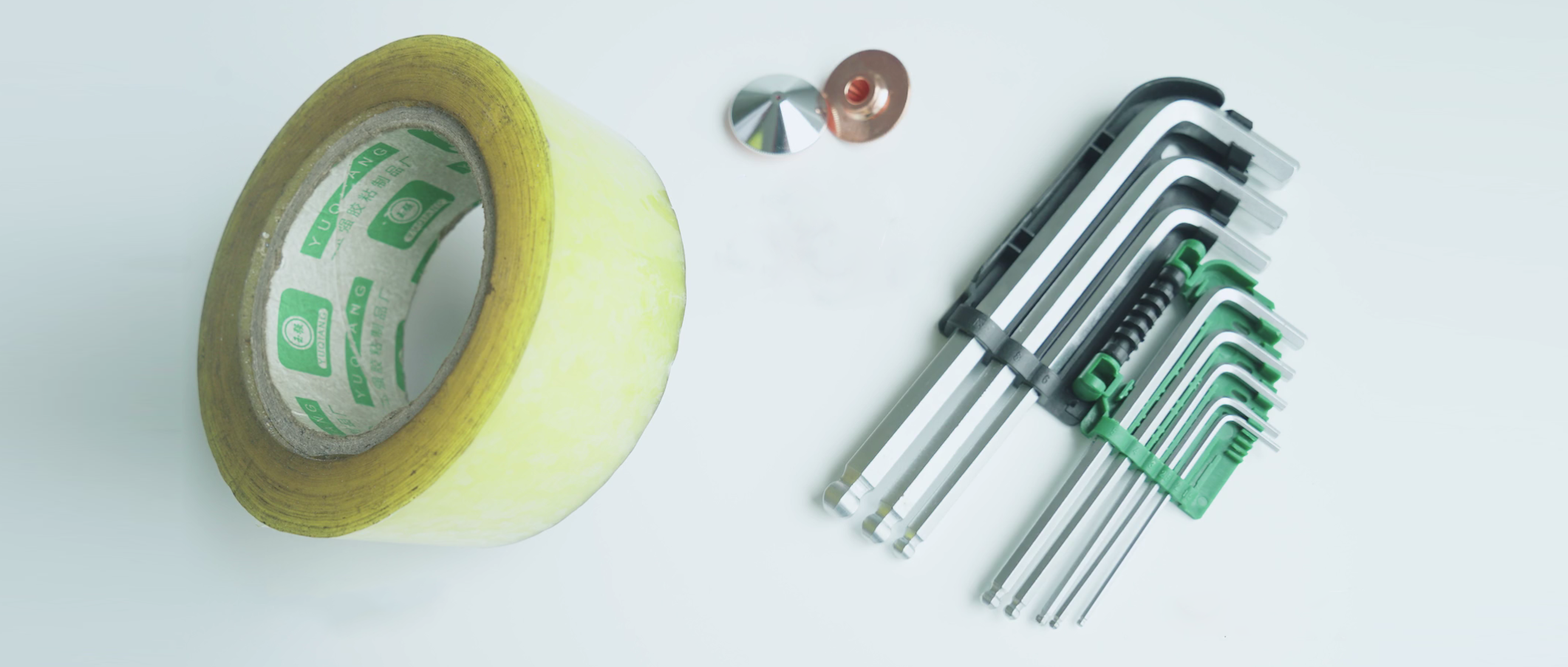

准备工具:



透明胶带

1.5mm口径喷嘴

内六角扳手

 2351 (2).png

步骤:

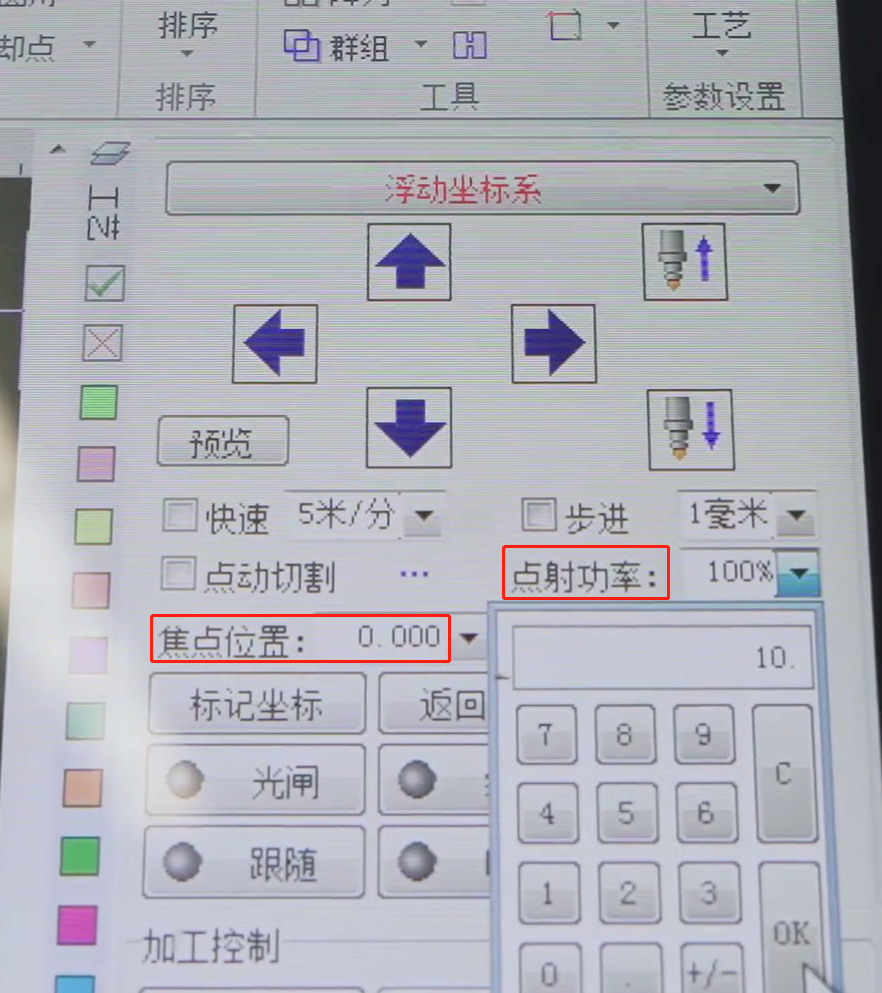

第一步:在操作软件上激光头焦点回零,更改激光点射功率到10%

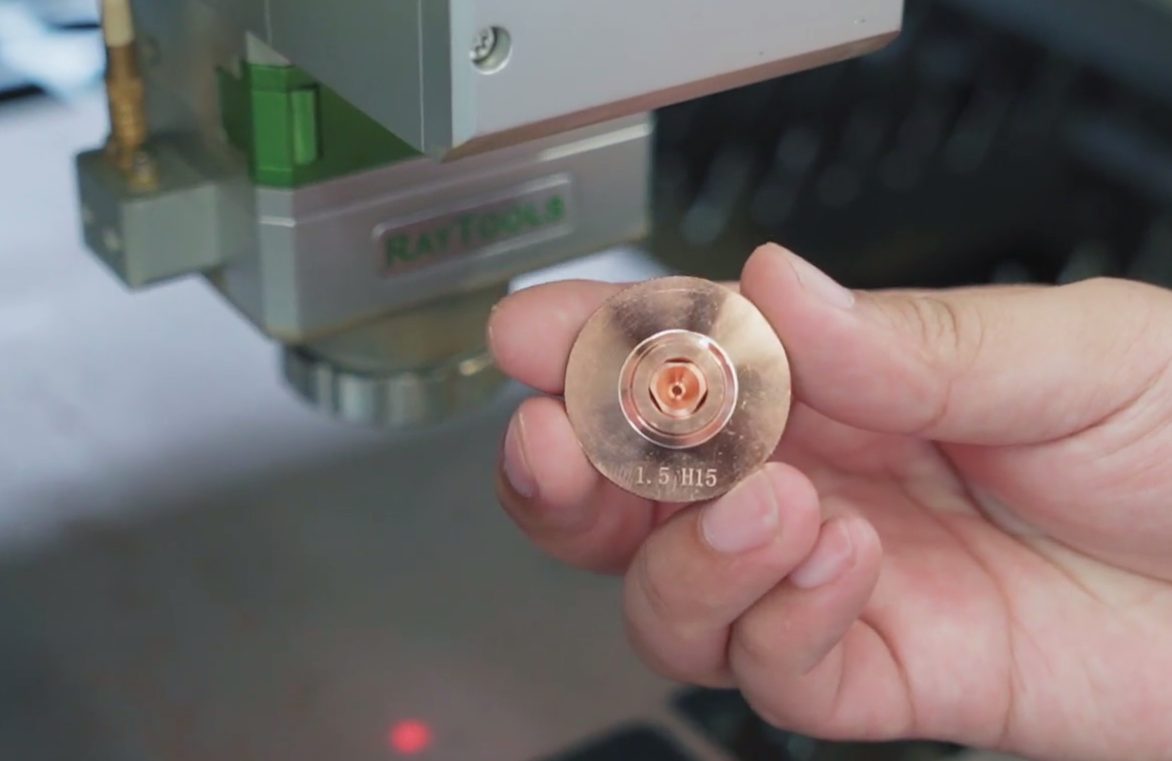

第二步:更换为1.5mm口径喷嘴,单双层都可以;


第三步:取一截透明胶带,贴到喷嘴平面上;

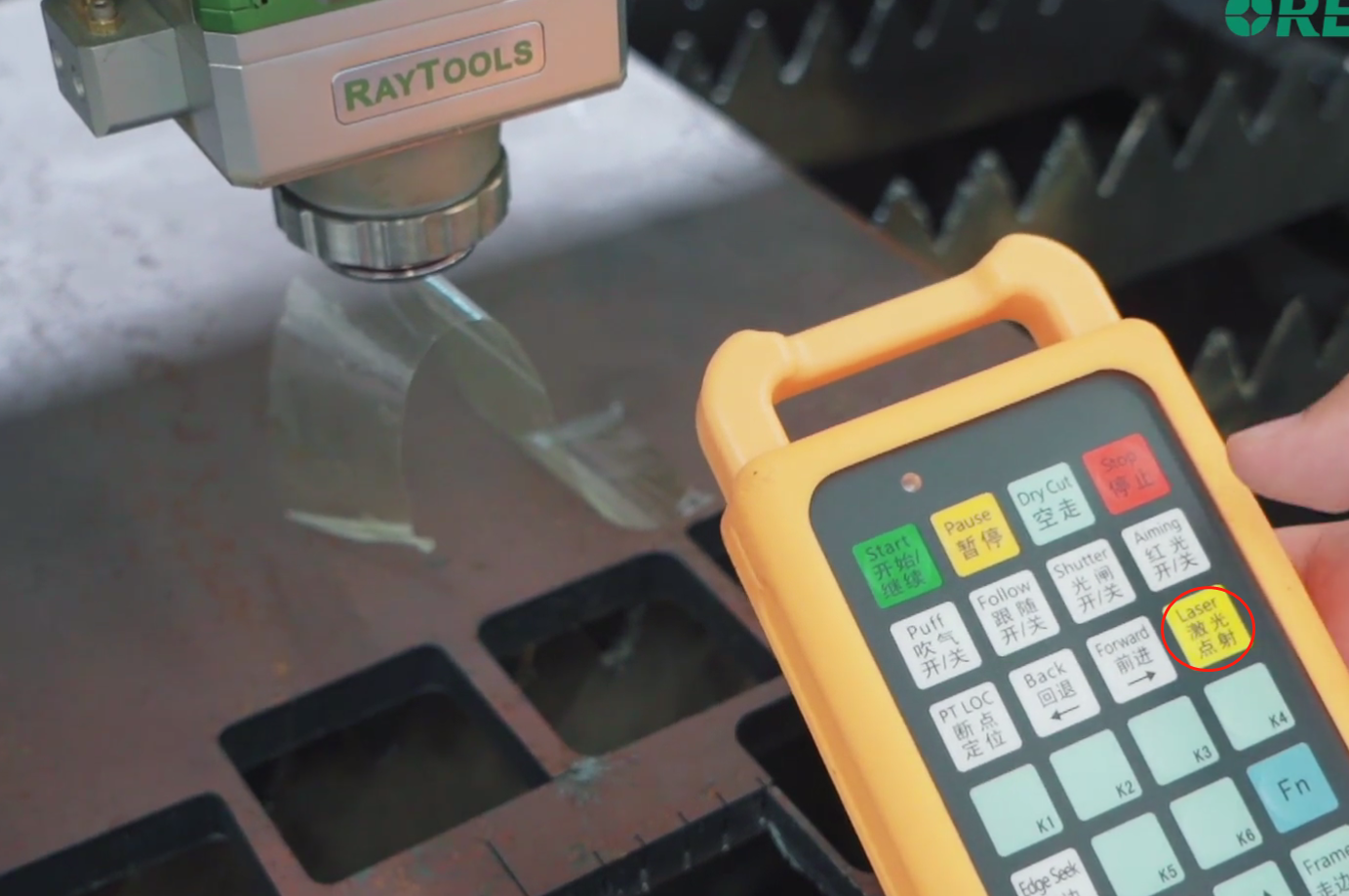

第四步:点击激光点射按钮并立刻松开;

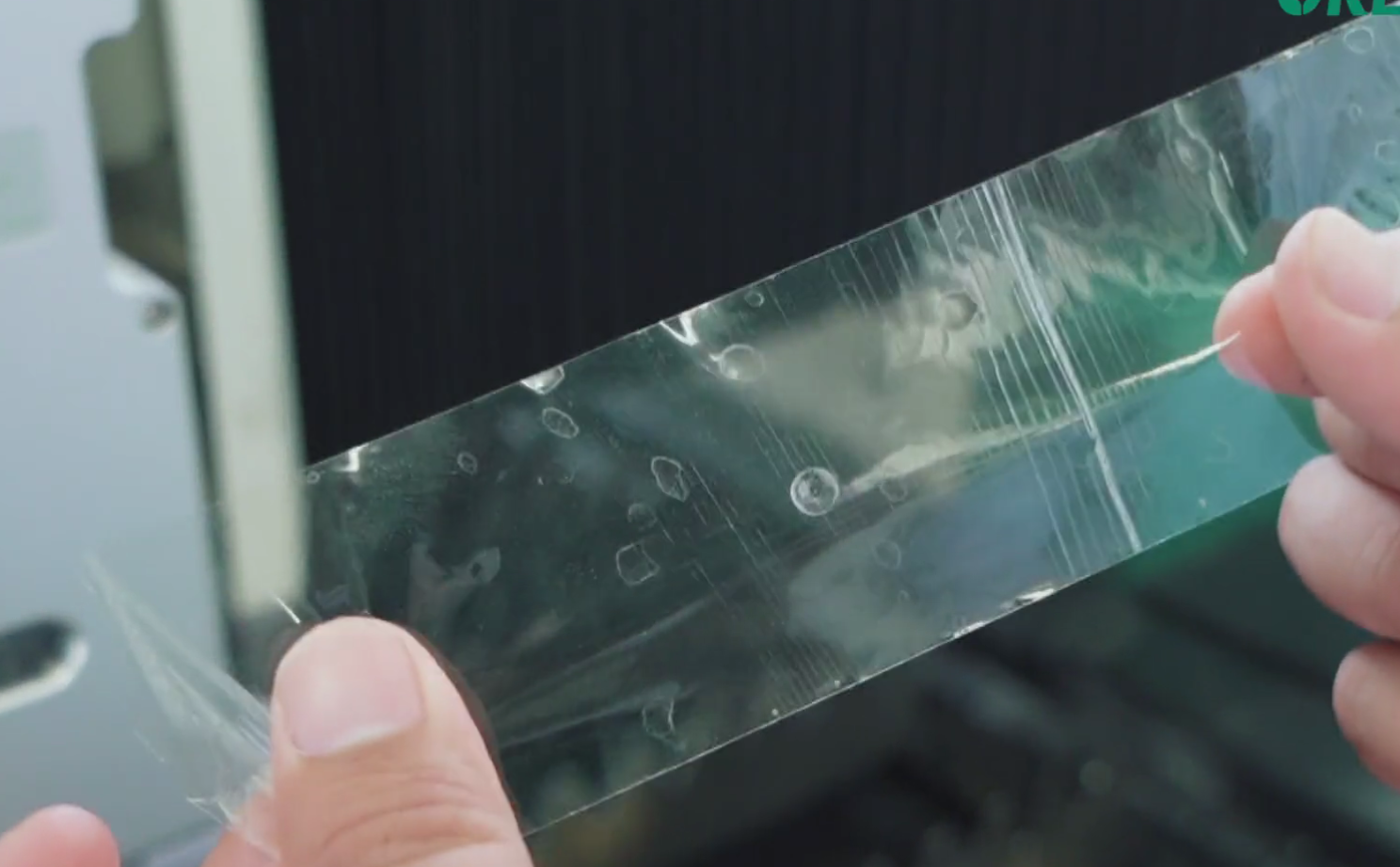

第五步:取下胶带并查看胶带印记,(注意取下胶带的时候不要随意转动方向),查看胶带印记,在印记上有一个孔径大小的圆圈,观察光点是否在喷嘴圆圈的正中心。



第六步:若光点是不在喷嘴圆圈的正中心,那么需要通过内六角扳手,通过旋转左右两颗螺丝来调整光斑所在位置,直到光点移动到圆圈中心(此过程需要反复测试调整)。

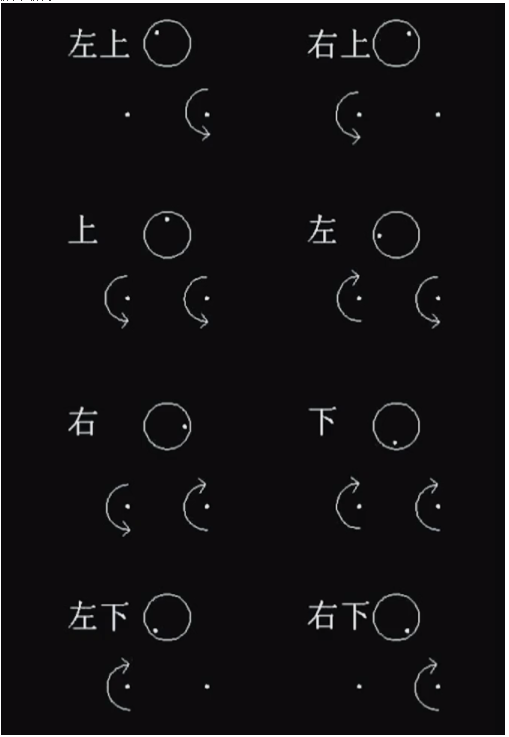

第七步:根据光点与圆圈的相对位置进行以下调整:





1】如果光点在圆圈的左上角,需要旋转右侧螺丝拧松(逆时针旋转);

2】如果光点在圆圈的右上角,需要旋转左侧螺丝拧松(逆时针旋转);

3】如果光点在圆圈的正上方,需要旋转左侧螺丝拧松(逆时针旋转),右侧螺丝拧松(逆时针旋转);

4】如果光点在圆圈的正左方,需要旋转左侧螺丝拧紧(顺时针旋转),右侧螺丝拧松(逆时针旋转);

5】如果光点在圆圈的正右方,需要旋转左侧螺丝拧松(逆时针旋转),右侧螺丝拧紧(顺时针旋转);

6】如果光点在圆圈的正下方,需要旋转左侧螺丝拧紧(顺时针旋转),右侧螺丝拧紧(顺时针旋转);

7】如果光点在圆圈的左下角,需要旋转左侧螺丝拧紧(顺时针旋转);

8】如果光点在圆圈的右下角,需要旋转右侧螺丝拧紧(顺时针旋转);



第八步:通过反复测试调整,直到光点移动到圆圈中心即完成同轴度调整操作。
