激光切割机易损件第一弹 | 陶瓷环

05, 2019

by 欧锐激光

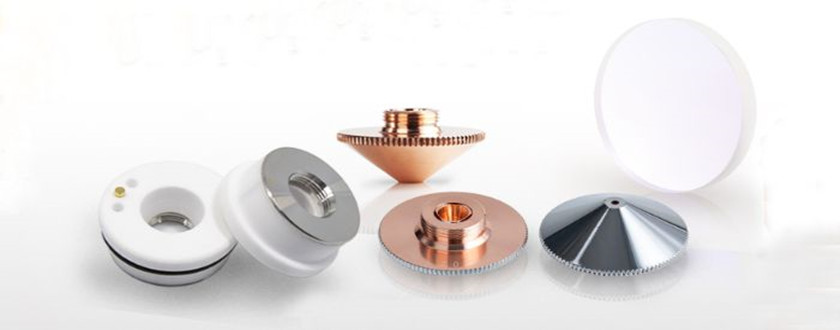

众所周知,激光切割机上的易损件就是那么几个:陶瓷环、喷嘴反光镜、聚焦镜和保护镜。接下来我们就直接进入正题,阐述一下这些个易损件都是什么构架以及应该怎么更换的问题。


01陶瓷环简述

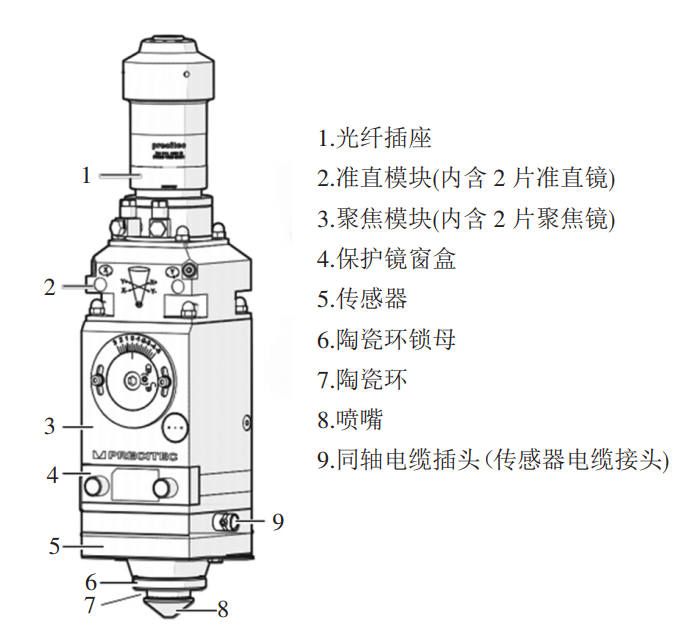

欧锐激光首选陶瓷环说起。陶瓷环是安装在激光切割头上的位于喷嘴之上,传感器之下(请看上图),负责传输、收集喷嘴散发出的切割信号,以防运行过程中喷嘴碰撞板材而损坏切割头的其他贵重部分,更有耐高温、防变形的作用。

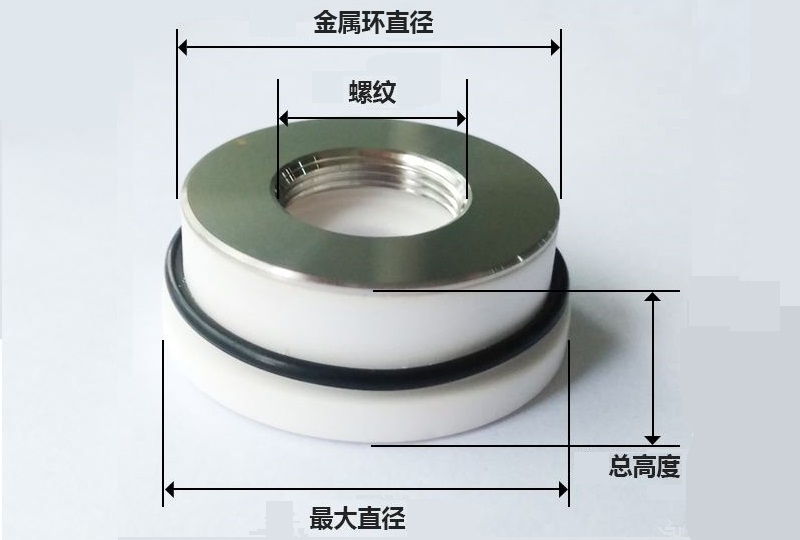

陶瓷环常见结构如图所示,主要结构包括:陶瓷体、不锈钢片以及铜柱。

“陶瓷体

其中,陶瓷体常用的原材料有两种,分别是氧化锆与氧化铝。单听名称就知道氧化锆比氧化铝要贵,以氧化锆做陶瓷环的好处是其具有极小的热膨胀系数(耐高温)、密度大(抗摔耐磨)、电阻率高。这样的陶瓷体更可以有效的保证重要部件与切割头的绝缘性,进一步降低切割头的损耗。当然如果选用氧化铝来降低成本也是情理之中的,只不过易损件更换周期也就缩短了。

“不锈钢片

大家也都知道,金属这类的一般就是传递作用。不锈钢片的大面积与喷嘴全面接触更可以精准迅速的将电信号传递到铜针上。要想较薄的不锈钢片高温形变小,那么它也是需要许多步骤处理的。如果处理不妥帖那么不锈钢将会变形,影响使用。

“铜柱

铜柱,作为媒介将不锈钢片收集来的电信号转播到激光头内部传输线路,以确保控制器可以随机应变。电信号的传播需要高导电率,所以镀金是种有效的方法。

除此之外,还需要注意粘接剂--导电银胶,这种胶可以有效稳固的粘连三个零件,高温不会散架,确保整体的导电性,保障激光头安全运行。良好的陶瓷在更换后几乎不会影响原有的激光路径,不必重新调整,省时省力。


02如何更换陶瓷环




陶瓷环更换需要先将喷嘴旋下,其次将陶瓷环锁母旋下,注意在旋转的过程中手指要抵住旧陶瓷环防止垂直滑落摔下。在更换新陶瓷环时,需要将铜柱对准割头底部的感应孔,正常对准好的陶瓷环是水平的,会有点弹性,左右无法转动。然后手指抵住陶瓷环套紧锁母,最后将喷嘴旋上即完成安装。同时在安装完成之后还需要进行光束路径调试,防止出光偏差。
