激光切割机怎么调整同轴度?

10, 2020

by 欧锐激光



想必大家都知道激光切割机开机复工前一定要做同轴测试,以确保激光切割机可以正常运行,避免因失误导致开机异常。之前我们也专门写过《激光切割机开机检验的5大检测事项》,以确保激光切割设备的正常运行。


首先,我们要清楚激光切割机同轴调试到底是针对调试的哪两个轴呢?

同轴测试主要是指调整激光头喷嘴出口孔激光束的同轴度,要保障喷嘴出后与激光束在同一条直线上,从横截面看过去,就是同心圆。


那么,如果开机前不做好切割机同轴度检测那么会造成哪些后果呢?

喷嘴出口孔与激光束的同轴度是影响切割质量优劣的重要因素之一,如果喷嘴与激光不同轴,轻微只会影响切割面效果不一致,严重的时候激光会打到喷嘴上,造成喷嘴发热和烧毁。那么,下面我们来说一下同轴度的测试方法,检测你的设备是否通过了同轴度检测。


同轴度检测方法

喷嘴:尺寸1.2mm

工具:透明胶带纸

方法:

1、焦点0处调节同轴,使激光处于喷嘴中心;

2、焦点±6mm处打点出光;

3、若焦点0与±6mm打光点都处于喷嘴中心,则正常;否则更换切割头或激光器光路偏移。

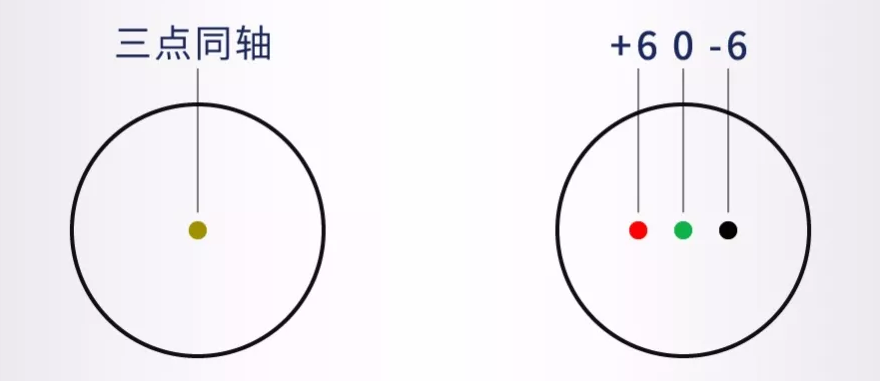

如些图所示:




最后,如果激光头喷嘴与激光束不同轴,应该怎么调整?请看以下方法。


同轴调整方法


【1】平台上放块铁板,切割头降低,能看到光斑大小大约在1cm左右,调节两个螺丝,调节到最圆效果,周围有明显的红光边框;

【2】用透明胶带帖在喷嘴上,前面要焦点归零。点射功率放在5%-10%。按下点射出光,观察胶带上激光点是不是在喷嘴中心;

【3】如果激光点不在喷嘴中心,那么激光点偏向哪边,就拧紧哪边螺丝。注意拧的角度不要太大,继续用胶带点射出光,先拧一点看看效果,同时另外一个松一点,慢慢调整直到调节到中心。

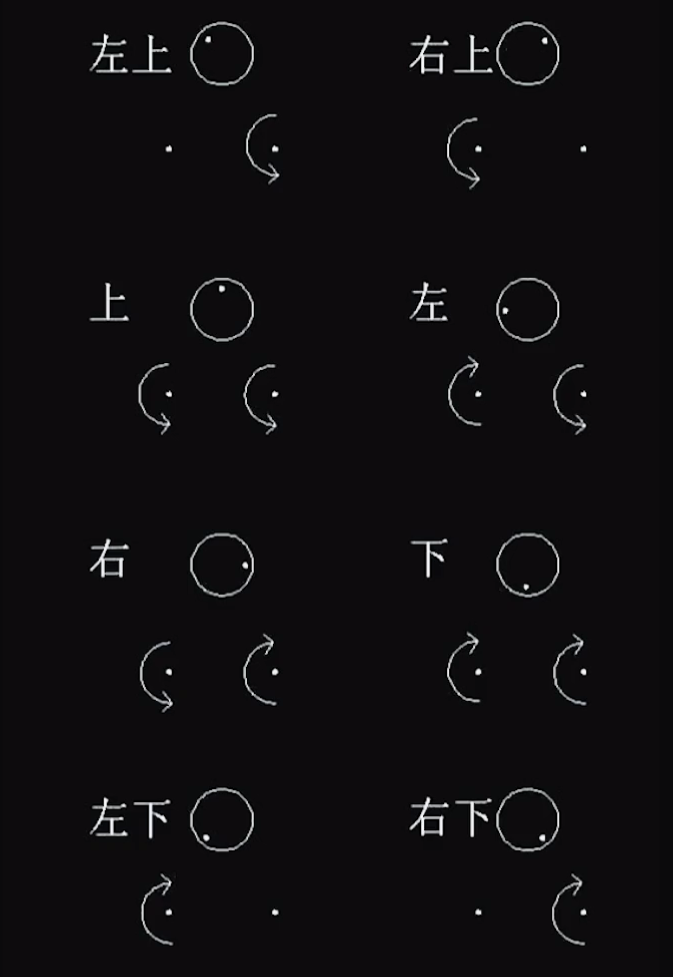

调整方法如下图所示:
