干货 | 如何切出高质量不锈钢厚板

01, 2021

by 欧锐激光


不锈钢中厚板在许多领域都是十分钟爱的一种材质,它所制造出来的产品各方面性能都十分优越,使用寿命也比较长,现已广泛应用在机械制造、建筑工程、厨具制造、轨道车辆等行业。现在不锈钢厚板大都选择激光切割,而要想切出高质量的厚板不锈钢需要掌握一定的技巧。



【1】不锈钢厚板切割调试方法

喷嘴选型:根据客户现场不锈钢厚度,确定喷嘴尺寸,调节所需气压

频率控制:输入基础参数,根据断面判断增加或降低频率

占空比:输入基础参数,根据断面判断增加或降低占空比
焦点速度:断面效果达到,增加速度,调试出最快数值
确定参数:实际生产,占空比在临界值之上,速度为极限值90%



1、断面分层应降低频率或适当降低正焦点,断面泛黄应降低占空比;
2、频率升高,占空比增大,可带来速度的增加,但断面效果变差分层,可据实际情况调整参数,平衡需求。

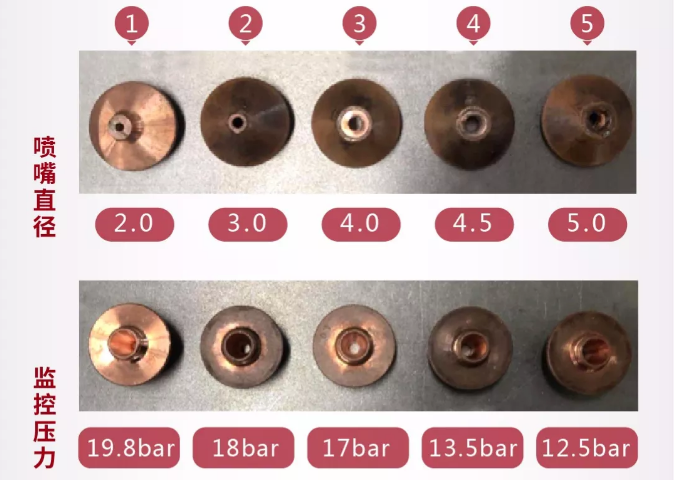

【2】喷嘴选择



喷嘴直径大小决定了进入切口的气流形状、气体扩散面积、气体流速,从而影响了熔融物去除、切割稳定情况。进入切口的气流量大、速度快、工件在气流中的位置恰当,喷射去除熔融物的能力越强。不锈钢越厚,喷嘴应使用越大,气压设置越高,压力和流量应同时满足才能切割出正常断面效果。


不锈钢越厚,喷嘴应使用越大,比例阀设置越大,增大流量,才能确保压力,才能切割出正常断面效果。同时,为保证切割效果,及保护喷嘴不受损伤。在切割加工前还需要做同轴测试,确保喷嘴与激光器输出光束同轴。

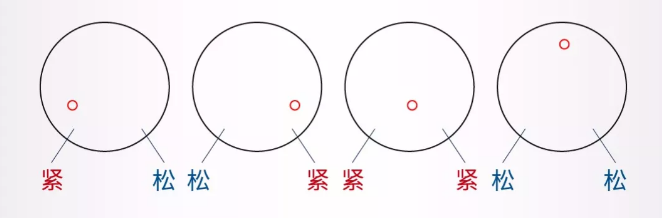

测试方法:将透明胶带纸贴至喷嘴出口端面上,调整激光输出功率进行打孔,观察透明胶带纸上是否有中心孔及中心孔的位置,同步调节镜腔手柄上的调整螺钉,直至激光在透明胶带纸上打出的孔与喷嘴中心重合。

640 (1).png

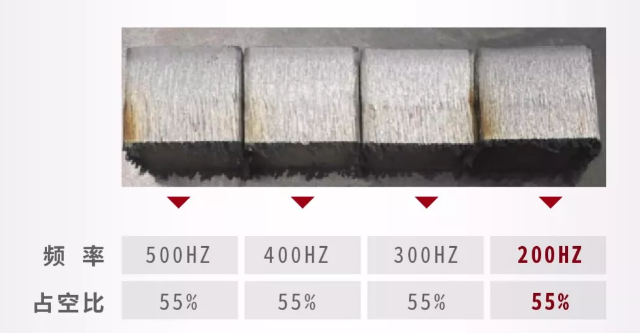

【3】频率调试



频率变化对不锈钢厚板切割的影响:频率从500-200Hz范围减小切割断面效果变细腻分层慢慢改善频率设置到100Hz无法切割反蓝光。通过频率的改变找出最佳频率范围。为确保最佳切割断面必须保证脉冲次数与单脉冲能量完美匹配。

640 (2).png

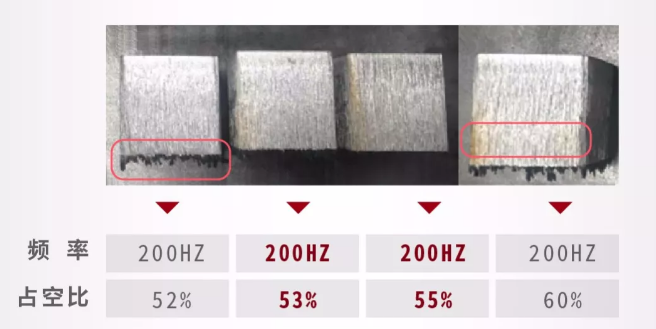

【4】占空比调试



占空比变化对不锈钢厚板切割的影响占空比53%是临界值继续降低占空比下表面出现未切透痕迹占空比增大到60%断面变粗糙分层明显切割表面发黄。

640 (3).png


【5】焦点选择

焦点不一样,所能切割的厚度、材质、品质也不一样切割不同的材质和厚度都需要调节成不同的焦点。切割前测量出实际零焦点才参考创鑫切割工艺参数更快确定最合适的切割焦点。

材质

厚度

切割方式

焦点

不锈钢

≤25mm

满功率连续光切割

负焦点。材料越厚,负焦越大

>30mm

满峰值功率脉冲切割

正焦点



备注以上是参数调试的方法具体数值需根据不同功率激光器、不同厚度板材来确定。
