柔性生产,一步到位 | 卷材激光切割生产线

12, 2020

by 欧锐激光

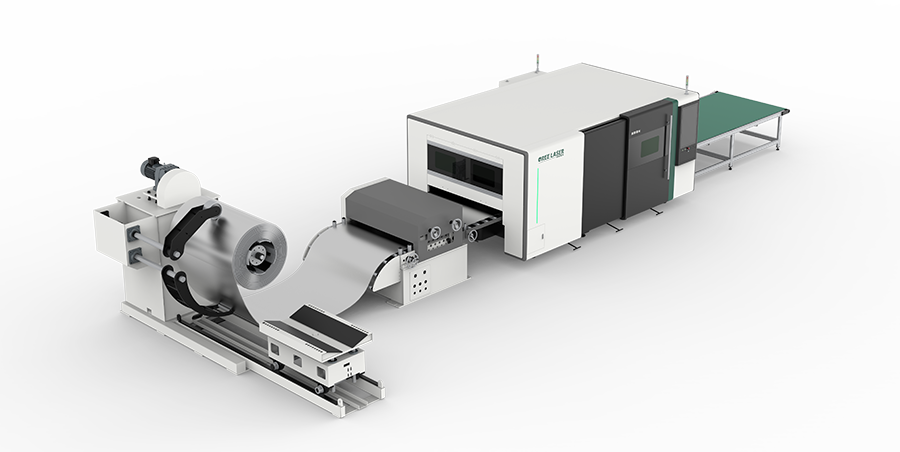

卷板激光柔性生产线将金属材料的开卷、校平、切割、下料、码垛结合为一体,从整卷材料的进料、传输、切割和下料全部实现自动化,充分保证了材料加工的高质量、高效率和节约人力资源等特点。将智能化机械与人之间相互融合,既柔性的高效生产,又可缩短企业订单的生产周期,让企业更加具备市场竞争力。

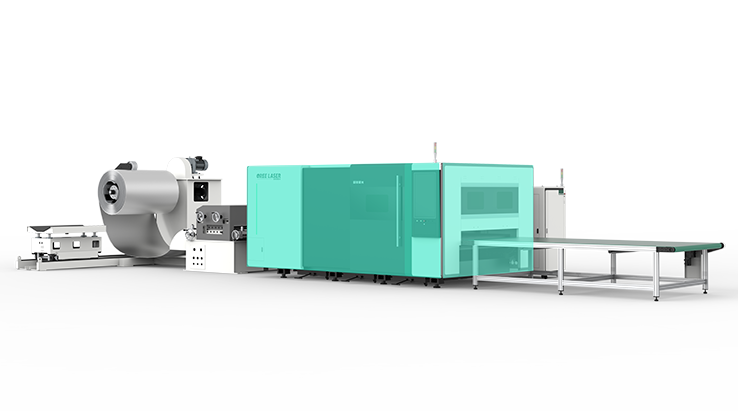

大包围设计


有效隔离作业区域,保持切割区域封闭,保障操作人员安全。

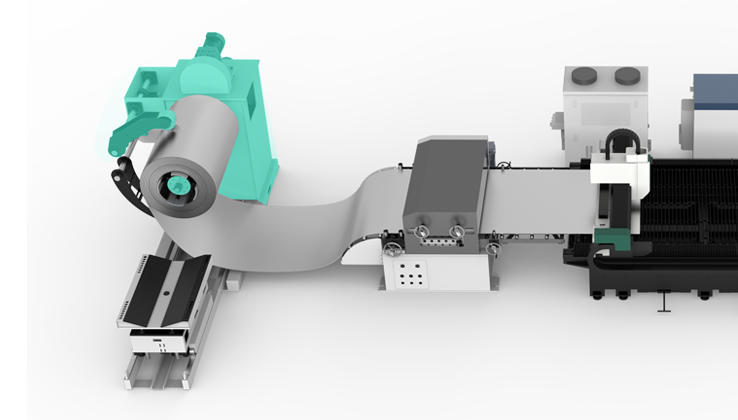

应力退火重型材料架



悬臂结构,应力退火,机架高承重,稳定作业。

变频控制,放料平稳,液压扩张,操作灵活。

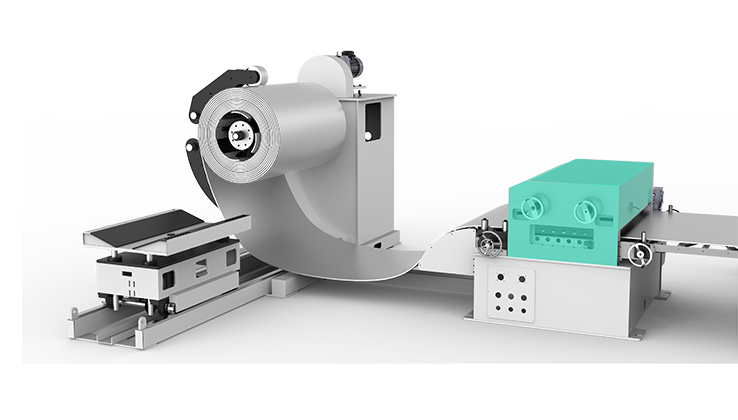

‘双’模式高效校平机


加厚电镀处理轴承钢,经久耐磨;涡轮同步,蜗杆调节;手动、电动双模式,齿轮传动;自带备压轮,高质量强力矫平。






伺服精准送料装置


伺服电机驱动,随动辊轮支撑,减少板材滑移、卷翘现象。

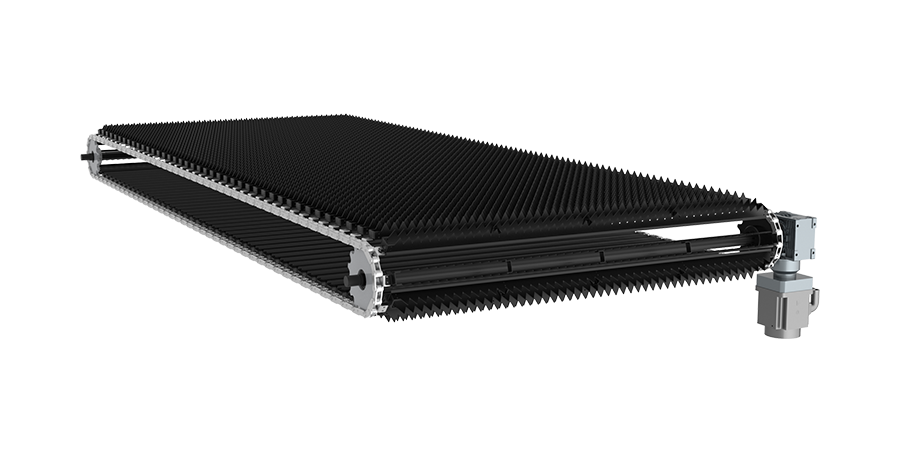

自动流水线


可实现裸卷材料开卷、矫平、切割,一气呵成,节约人工,高效生产。




以下数据仅供参考,以实物为准

型号

R3015

最大加工范围

3050mm*1530mm

X轴行程

1500mm

Y轴行程

3000mm

Z轴行程

80-120mm

材料宽度

600-1500mm

送料长度

500-3000mm

材料厚度

0.5-3mm

卷材重量

15t

材料内径

450-610mm

材料外径

1500mm

送料速度

0-20m/min

送料精度

±0.05mm/m

上料台车

15t

X/Y轴定位精度

±0.03mm

X/Y轴重复定位精度

±0.02mm

X/Y轴最大移动速度

80m/min

最大加速度

1.0G
