激光器及激光切割设备如何接地线并测试排查异常?

01, 2021

by 欧锐激光



什么是地线?


地线,又称避雷线,是指用来将电流引入大地的导线;电气设备漏电时,电流通过地线进入大地,大功率电器尤其需要注意。它的作用是当你的电器设备漏电或感应带电时能够快速通过接地线将电流引入大地,从而使设备外壳不再带电,保证了人员和设备的安全。



激光器、激光设备都需要强大的电力来保证稳定工作,因为有强电的接入,所以接地线是使用过程中非常重要的一个环节。激光器接地线不仅可以防漏电,还可以防干扰;若不接地线或没接好,机器漏电时不仅工作人员容易受到伤害,还会导致激光器电路板损。



厂房排布要求


1. 用直径12的镀锌的圆钢或5*50的镀锌角铁打入地下,深度最好1.5M以上,接地电阻是4欧以内,达不到要求的话最好多打几个接地桩,中间用镀锌扁铁连起来;



2. 用铜线(16平方以上)和设备的接地线链接,机床、信号控制柜、稳压器、激光器地线可并在接线排上,靠近接地桩。



正确接线方法

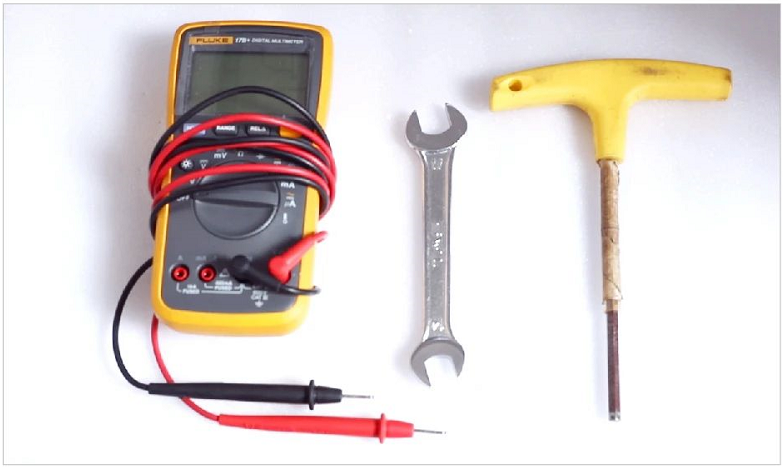

1. 准备工具:万用表、扳手、内六角;

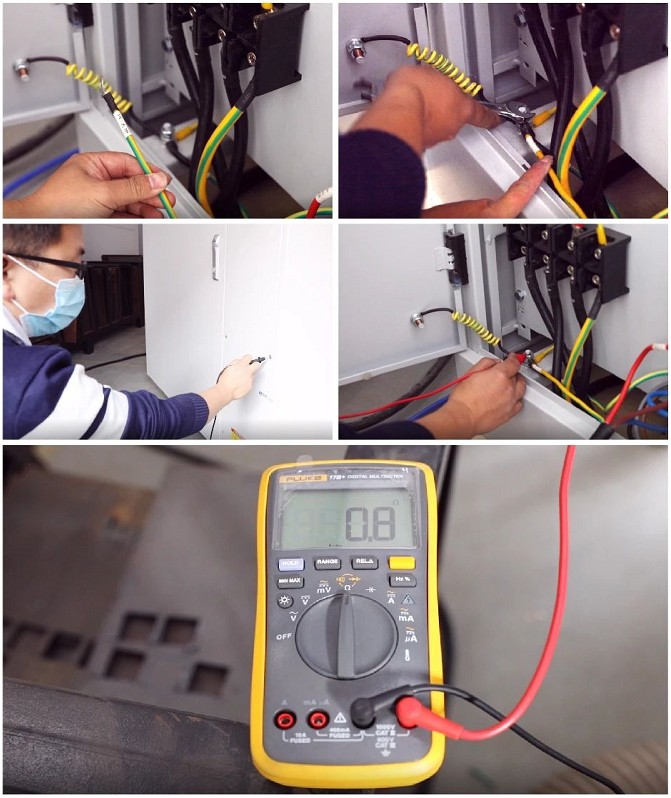

2. 把激光器PE线与稳压器的地线接起来,用万用表测量激光器外壳与稳压器地线之间的电阻值,小于1欧则接线合格;同时,把机床和机床控制柜的PE线与稳压器的地线接起来,用万用表测量机床和机床控制柜外壳与稳压器地线之间的电阻值,小于1欧则接线合格。


3. 排查稳压器和总配电柜之间的地线连接是否相通,用万用表测试稳压器地线和总配电柜地线之间的电阻值,若在4欧以内则是正常;

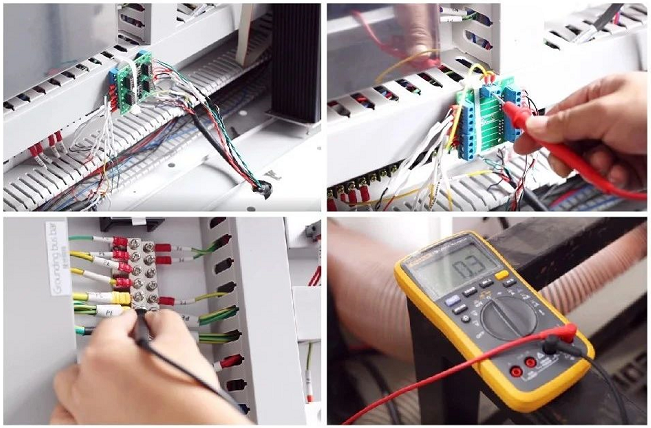

4. 安装保护转接板,将激光器外控线和机床控制柜通过保护转接板连接起来,两根PE线要安装到转接板端子上面,安装完毕后测量保护转接板PE端子和机床控制柜PE端子处于连通状态下的电阻值,若小于1欧则安装合格;


5. 排查地线是否安装合格

1】激光器外壳对地线阻抗,万用表测量需要小于4欧。(超出标准激光器地线未接好)

2】激光器与机床外壳阻抗,万用表测量需要小于1欧。(超出标准机床地线未接好)

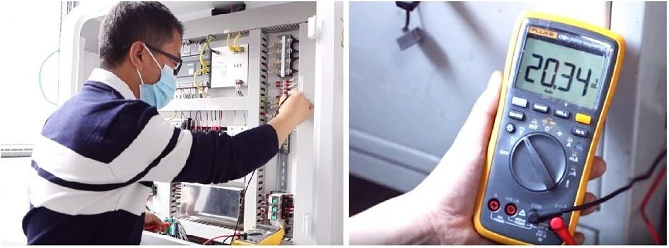

3】拔掉激光器外控线,机床控制柜上电,外控线未连接时,控制器系统(机床)控制信号连续输出时,控制信号对地电压(EN+EN-PWM+PWM-小于25v DA+DA-小于11v),示波器测量没有明显尖峰。(超出标准控制柜地线未接好)


6. 完成排查测试且无异常,地线接线完成。

接线不合格的情况

NO.1

1】漏接激光器供电线PE线漏接,没有连接到稳压器的地线端子上面;

2】机床供电线PE线漏接,没有连接到稳压器的地线端子上面;

3】目稳压器输入端的PE线漏接,没有连接到断路器或者配电柜的地线端子上面;

4】激光器外控线束的PE线漏接,没有连接到保险转接板或者机床控制柜的地线端子上面;

5】机床控制柜供电线PE线漏接,没有安装到控制柜的地线端子上面。

NO.2

1】未引到地桩激光器、机床、机床控制柜的地线和稳压器的地线之间不通;

2】稳压器的地线和输入端断路器的地线之间不通;

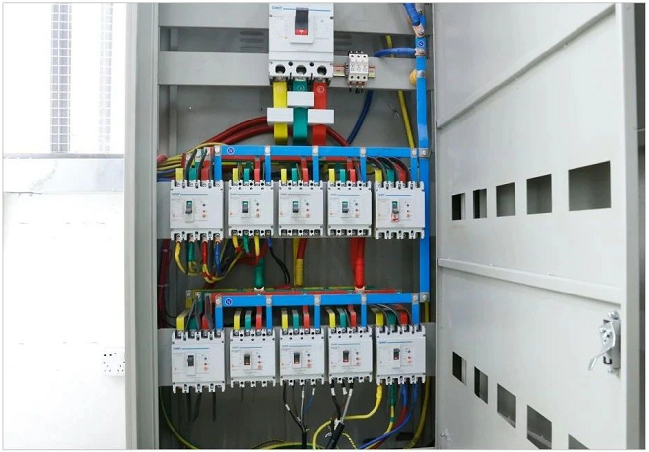

3】稳压器输入端断路器的地线和总配电柜的地线之间不通。

文章来源:创鑫激光
