切割头喷嘴对激光切割品质的影响?不同厚度板材选什么样的喷嘴合适?

10, 2019

by 欧锐激光

随着激光切割技术在制造领域的普及,激光切割品质与广大设备应用端客户的产能与效益密切相关。在激光切割工艺上,影响切割质量性能的因素有激光光束质量、激光功率、切割速度、工件厚度、材料类型等,此外,切割头喷嘴设计、气流控制等也是重要影响因素。

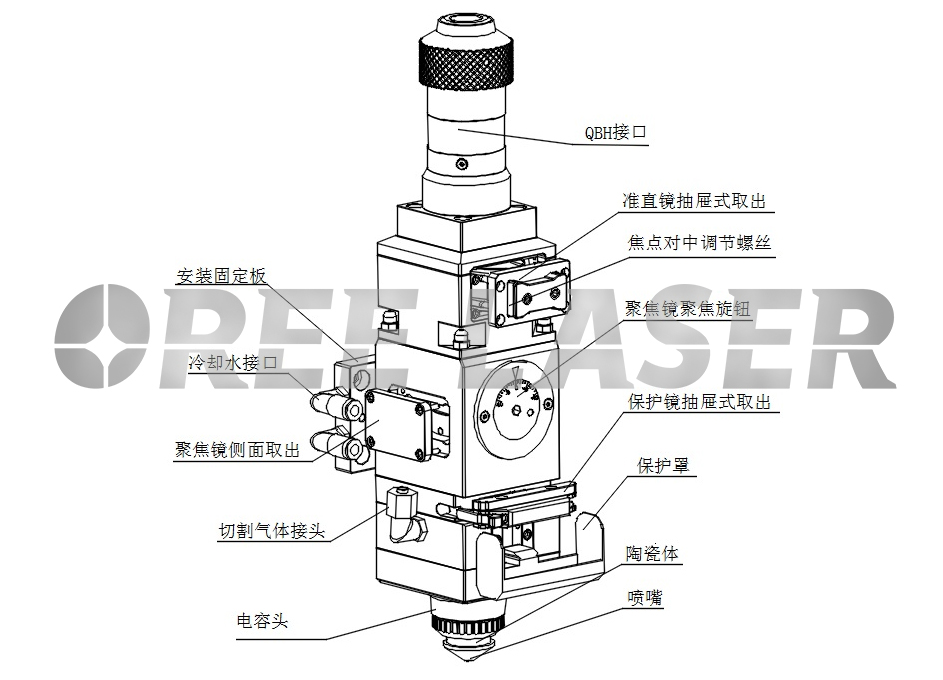

激光切割头结构

切割头喷嘴安装在欧锐切割头前端,有助于控制辅助气体,同时保护聚焦镜片,在切割过程中使加工的子料与喷嘴保持稳定距离,防止切割时飞溅物反弹。 喷嘴直径大小决定了进入切口的气流形状、气体扩散面积、气体流速,从而影响了熔融物去除、切割稳定情况。进入切口的气流量大、速度快、工件处于气流中的位置恰当,那么喷射去除熔融物的能力越强。

激光切割碳钢样品

同时板材厚度也要列入考虑因素,喷嘴直径大小对不同厚度的板材影响不同。切割3mm以上厚板时使用喷嘴直径1.5mm,切割效果稳定,而在薄板切割中,直径1mm的喷嘴可以保证切割面更细。

在实际使用过程中,出现喷嘴与激光器输出光束不同轴时,为确保切割有效进行,避免切缝过宽、喷嘴损坏、切断面熔渍等问题,还需进行喷嘴孔中心与激光光束同轴调整。

激光切割不锈钢样品

具体方法:将白色不干胶贴至喷嘴出口端面上,调整激光输出功率进行打孔,观察白色不干胶上是否有中心孔及中心孔的位置,同步调节镜腔手柄上的调整螺钉,直至激光在白色不干胶上打出的孔与喷嘴中心重合,从而确认激光输出中心与喷嘴中心一致。

欧锐激光切割机





了解激光切割机更多资讯关注欧锐激光
